TD-1系列LVDT位移传感器

    发布时间: 2024-01-06 20:24

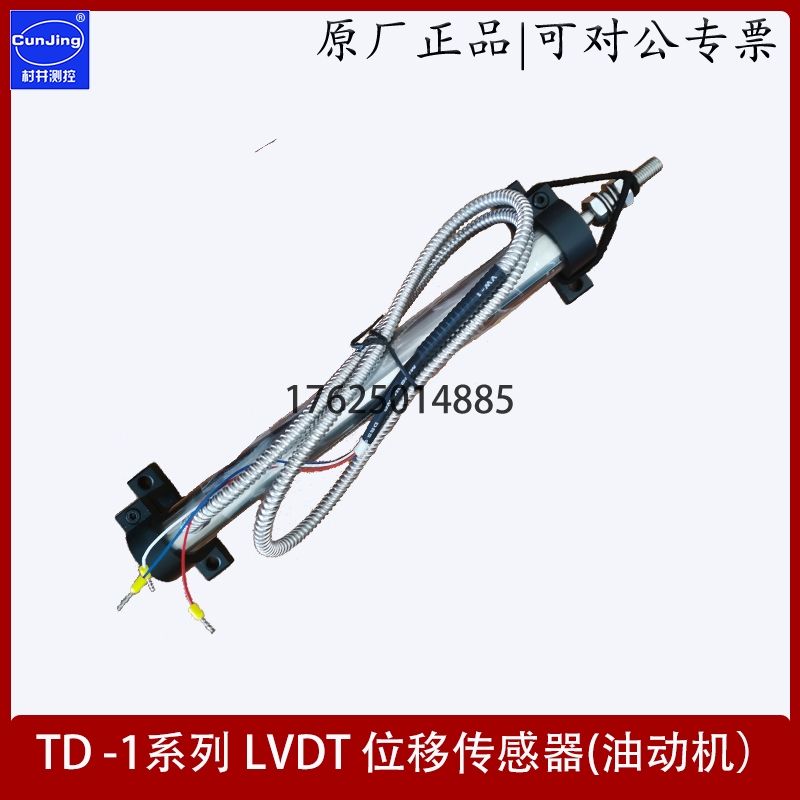

TD-1系列LVDT位移传感器

1.简述

我司生产的TD-1 系列 LVDT 位移传感器工作原理:铁芯可移动的差动变压器,它产生的电量输出与其分离式可动铁芯位移成正比,从而进行位移的自动监测和控制。它在机械、电力、汽车、航天航空、冶金、能源、水利等行业的工矿企业等诸方面获得了广泛的应用。 该传感器动态特性好,可用于高速在线检测;结构简单、体积小;工作可靠、使用维护方便、寿命长;非线性度好、重复精度高。 TD 系列传感器可以匹配各种进口变送器(卡件板),各项技术性能与进口传感器相同,可以替代进口和国内同行类型传感器。



2.技术参数(3线)

型    号:TD-1

线性量程:0~1000mm(见附表)

非线性度:

输入阻抗:≥500Ω(振荡2KHz)

工作温度:-40℃~150℃(标准型)

工作温度:-40℃~210℃(高温型,250℃持续运行不超过30分钟)

温漂系数:<0.03%F.S/℃

激励电压:3Vrms(1~5Vrms)

引出电缆:3芯特氟龙绝缘层,不锈钢铠装

耐受振动:20g(2KHz)

线圈电阻:偏差≤15%,红黄电缆(见附表)

(双支并排安装,请使用TD3K抗干扰性传感器)
