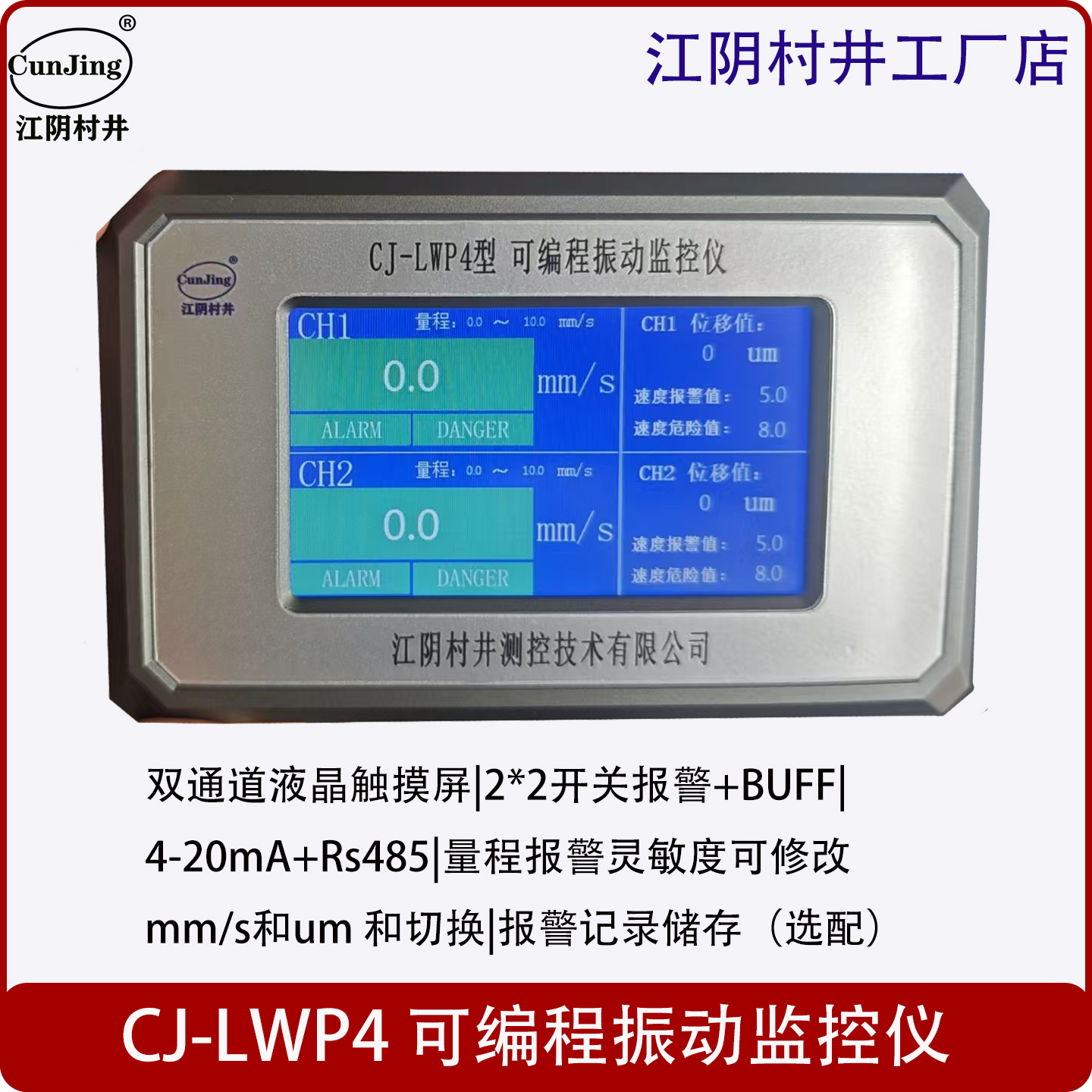

一、 产品概述

该仪表是基于振动传感器技术、人机交互技术于一体的新一代智能化产品，采用两路同步检测模式，对设备的运行工况进行有效的监控，并将相关数据进行特征参数提取，显示机组状态数据，完成机组状态的预警和报警，为设备的安全运行提供可靠的保障。产品性能稳定，操作简单，输出精度高。广泛的应用于风机、水泵、电机、压缩机、磨煤机、齿轮箱等各类旋转机械设备。

二、 振动技术参数

-测量范围： 振幅：0～200 um可设置(峰-峰值)；

烈度：0～20.0mm／s可设置(真有效值)；

-频率范围：10～250Hz；

-输入信号：振动速度传感器（CJ-ST-3）；

-测量精度: ±5%@40Hz

-线性误差：±2.5FS％@25℃；

-电流输出：4～20mA，

-负载电阻：≤500Ω；

-通讯方式：Rs485（Modbus RTU）

-报警级数：2级

-报警值：可设

-延时：可设

-报警逻辑：≥

-开关量输出：DC 30V／5A 或 AC 250V／5A；

-使用环境: -40℃～65℃，相对湿度≤95％(非冷凝)；

-显示：4.3寸液晶触摸屏

-面框尺寸：高*宽=100mm*160mm*176mm

-开孔尺寸：高*宽=77mm*152mm

-安装方式：柜内开孔安装
